大華攝像機畫面黑/效果差/紅外反光相關問題解決方法

IPC的紅外模式往往應用在夜間可見光不足的環境下，缺少路燈的小道、補光不足的園區、夜晚無人的辦公室都是其標準的應用場景。伴隨著應用場景 的廣泛，實際應用中不可避免會遇到一些紅外場景下的問題；為了減少及盡 快的解決該類問題，優化現場體驗，本文介紹了常見紅外類圖像問題 （畫面黑/效果差、紅外反光），可供現場問題的參考及快速解決。

01、紅外效果差

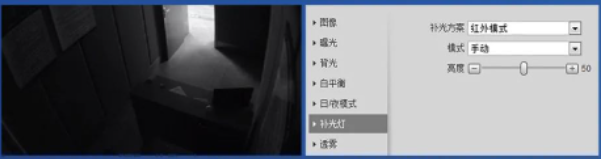

紅外效果差，可查看設備紅外燈是否有紅色亮，（無紅曝設備不適用）對比正常設備紅外燈亮度要低，可以檢查下紅外燈配置，將紅外燈調亮；如下圖：

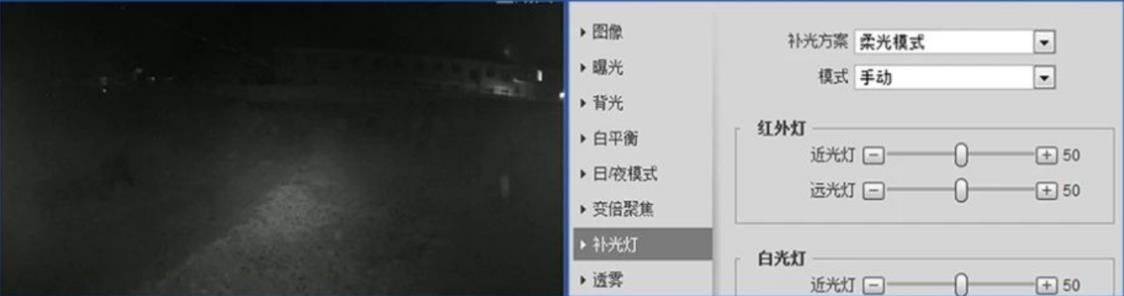

照射距離短，則可能為選型錯誤，或是紅外燈配置問題( 針對帶遠光紅外的設備，可以調節遠光燈亮度 ) ;如下圖所示：

解決方案

1.檢查紅外燈配置是否異常、選型是否異常

2.若為現場環境限制，看是否能增加補光。

3.若以上均無問題或是無條件實現的，可以調整圖像參數( 提高快門和增益旦需汪意拖影及噪點)。

02、紅外反光

一、紅外反光簡介

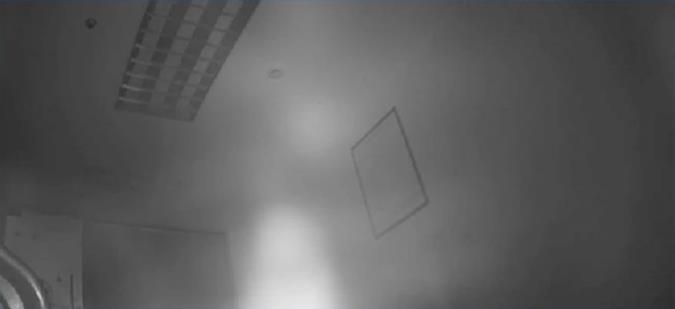

紅外反光問題表象如下圖,當夜間圖像切換成黑白的時候，若有紅外反光，會出現畫面局部發朦、過曝的現象。

該問題出現在半球上居多，具體原因有兩個

1.護罩形態原因

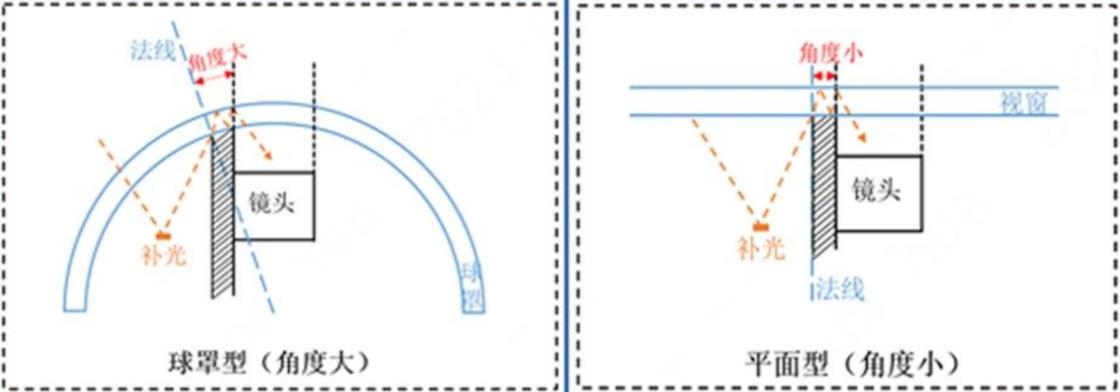

由于球罩型的補光邊緣光線經過球罩反射進入鏡頭的球罩反射面積較大(角度大 )，會比平面型更容易產生紅外反光，具體如下圖

從圖中可以看出補光系統的邊緣光線經過視窗的反射進入鏡頭，此反射面積 的大小也就代表著紅外反光的難易程度。對比球罩型與平面型我們可以發現球罩的反射面積大于平面型的反射面積，也就是球罩型更易發生紅外反光現象。

2.安裝步驟原因

半球一般在安裝時都需要調試鏡頭，操作步驟如下:拆球一調整鏡頭角度裝球罩一撕球罩保護膜;在此過程中，往往會出現以下情況導致紅外反光。

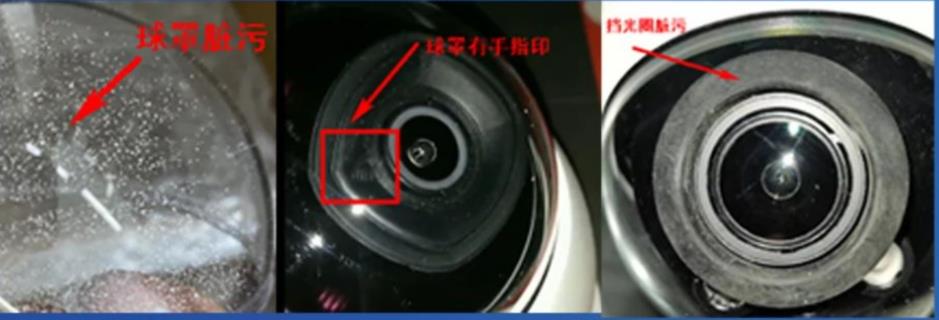

情況1: 球罩臟污或劃傷( 發生的概率最大 )

情況2: 擋光圈臟污或缺失或與球罩有縫隙

情況3: 攝像機安裝的位置旁邊有反光，比如墻壁、燈桿

二、案例及解決方案

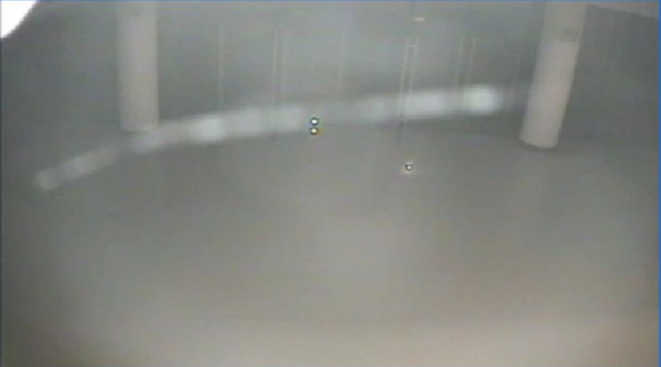

案例一: 某項目把紅外槍安裝在護罩內，白天效果略朦，夜晚圖像發朦嚴重基本無法視物。效果如下圖所示：

由于該紅外槍裝在護罩內，紅外光在護罩內部形成反射，干擾到設備的圖像效果導致。排查方法是把設備從護置中拿出，看效果是否恢復正常。

解決方案

本身帶紅外燈的設備是不需要再加裝護罩的，現場可以去掉護罩處理(若補光不夠，可以另加補光燈）。

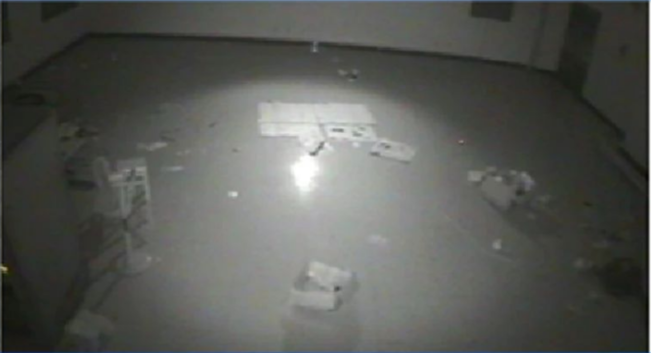

案例二 : 某項目設備離地面過近，地面反射紅外光造成局部過曝，具體效果如下圖所示：

解決方案

地面反光，可調整角度，避開反光物體。

案例三: 某項目安裝時球罩或擋光圈沒有安裝到位導致設備球罩折射紅外光到鏡頭( 表現為圈狀發朦 )，具體效果如下圖所示：

解決方案

擋光圈安裝問題導致的反光，可重新安裝擋光圈。若擋光圈較臟的，需要先水洗晾干、靜電布擦拭后再安裝。

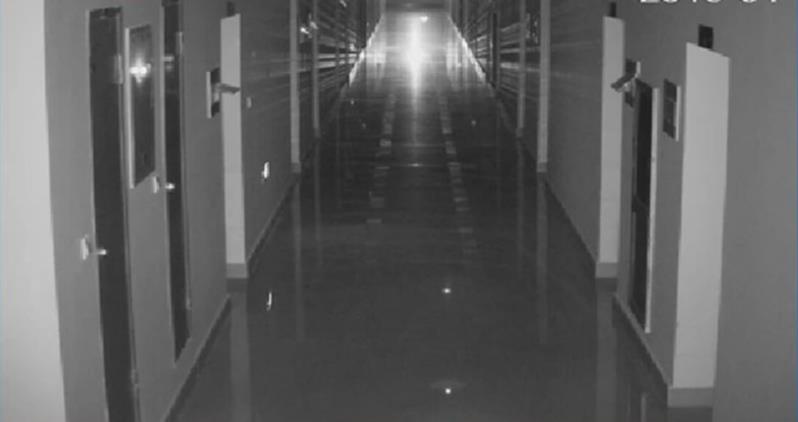

案例四: 某項目為走廊環境，對面有強光源，地面(大理石反光造成局部過曝，具體效果如下圖所示：

解決方案：

同案例二，物體或地面反光，可調整相機角度，避開遮擋物及反光物體。

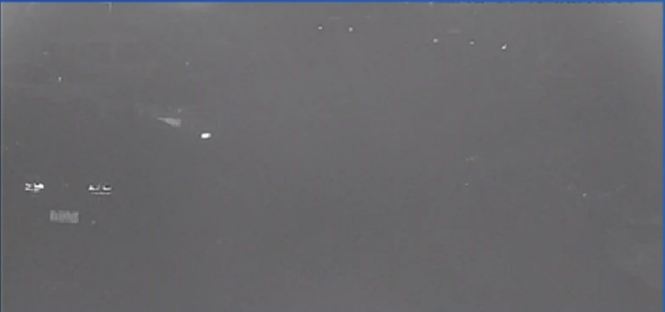

案例五：某項目球罩臟（灰塵）造成的紅外反光（多呈斑點狀），具體效果如下圖所示：

解決方案：

球罩臟導致的反光，可對球罩進行擦拭處理（需用靜電布擦拭） 注意：球罩臟不止外側，內側也需檢查。

案例六：某項目半球設備缺少擋光圈，球罩外表面存在噴粉斑點導致紅外反光（整體發朦、圈狀、點狀反光），如下圖：

解決方案:

1   .缺少擋光圈，需補裝。

2   .球罩外表面存在噴粉斑點，需更換球罩.

案例七：某項目半球設備擋光圈臟污造成的紅外反光（多呈圈狀、點狀）。

解決方案: 擋光圈臟污，需清洗擋光圈（先水洗晾干、靜電布擦拭）或更換.

案例八：某項目設備被近處支架遮擋反光，導致近處支架過曝，整體畫面亮 度降低，（同理可類比于其他的鏡頭前遮擋物，比如墻壁、樹木等）。

解決方案：

物體遮擋導致反光，可調整相機角度，避開遮擋物及反光物體；或移開遮擋 物及反光物體。

案例九：某項目設備開啟紅外模式后，現場環境中小飛蟲及灰塵較多，在鏡頭前紅外反光，導致畫面中有類雪花裝反光點飄散。

解決方案：

灰塵和飛蟲的紅外反光，主要是由于灰塵、飛蟲在相機近處飛舞導致；該類 紅外反光只能通過環境改善解決（減少灰塵及飛蟲）。
